วิศวกรรมเพื่อประสิทธิภาพ: คู่มือที่ครอบคลุมเกี่ยวกับเทคโนโลยี PCB กำลังสูง

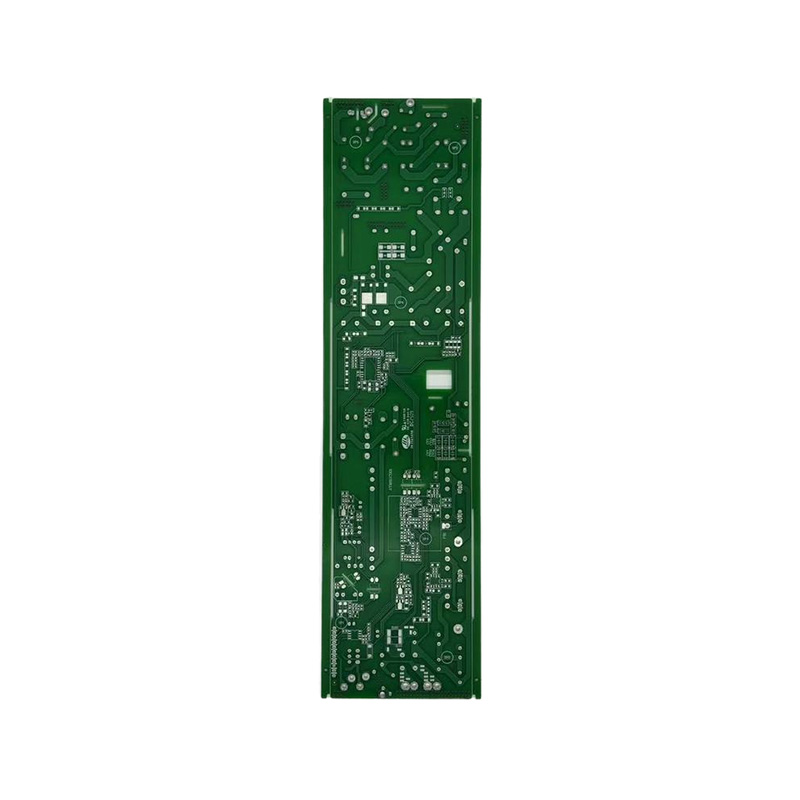

ในขอบเขตของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ การจัดการพลังงานไฟฟ้าที่สำคัญอย่างมีประสิทธิภาพและเชื่อถือได้เป็นสิ่งสำคัญยิ่ง ที่ PCB กำลังสูง เป็นรากฐานทางวิศวกรรมสำหรับการใช้งานดังกล่าว ตั้งแต่ระบบไฟ LED และแหล่งจ่ายไฟ ไปจนถึงอินเวอร์เตอร์ของรถยนต์ไฟฟ้า และระบบควบคุมมอเตอร์อุตสาหกรรม PCB เฉพาะทางเหล่านี้ต่างจากแผงวงจรมาตรฐานตรงที่ได้รับการออกแบบให้รองรับกระแสสูง กระจายความร้อนได้มาก และทำงานได้อย่างน่าเชื่อถือภายใต้ความต้องการความเครียดทางไฟฟ้าและความร้อน คู่มือนี้จะเจาะลึกข้อควรพิจารณาในการออกแบบที่สำคัญ วัสดุศาสตร์ และกระบวนการผลิตที่กำหนดระบบอิเล็กทรอนิกส์กำลังประสิทธิภาพสูง
การจัดการระบายความร้อน: หัวใจสำคัญของการออกแบบ PCB กำลังสูง
ความท้าทายหลักในการใช้งานพลังงานสูงคือความร้อน ความร้อนที่มากเกินไปทำให้ส่วนประกอบต่างๆ เสื่อมลง ลดอายุการใช้งาน และอาจทำให้เกิดความล้มเหลวร้ายแรงได้ ดังนั้นการจัดการระบายความร้อนที่มีประสิทธิภาพจึงไม่ใช่แค่คุณสมบัติแต่เป็นสิ่งจำเป็น
พารามิเตอร์การออกแบบการระบายความร้อนที่สำคัญ
- ความหนาของทองแดง: วัดเป็นออนซ์ต่อตารางฟุต (ออนซ์/ฟุต²) เส้นทองแดงที่หนากว่าจะพากระแสไฟได้มากกว่าโดยมีความต้านทานความร้อนน้อยกว่า บอร์ดมาตรฐานใช้ 1 ออนซ์ (35µm) ในขณะที่บอร์ดกำลังสูงมักใช้ 3 ออนซ์ (105µm) ถึง 12 ออนซ์ (420µm) หรือมากกว่า
- การนำความร้อนของพื้นผิว: ความสามารถของวัสดุในการนำความร้อนออกจากส่วนประกอบ มาตรฐาน FR-4 มีค่าการนำความร้อนต่ำ (~0.3-0.4 W/mK) ในขณะที่แผงแกนโลหะนั้นเหนือกว่ามาก
- ความร้อนผ่านอาร์เรย์: รูที่ชุบทะลุอยู่ใต้ส่วนประกอบที่ร้อนเพื่อถ่ายเทความร้อนจากชั้นพื้นผิวไปยังชั้นในหรือแผ่นระบายความร้อนเฉพาะ
| ประเภทพื้นผิว | ค่าการนำความร้อนโดยทั่วไป (W/mK) | กรณีการใช้งานที่ดีที่สุด |
| มาตรฐาน FR-4 | 0.3 - 0.4 | แอปพลิเคชันกำลังไฟต่ำถึงปานกลางและคำนึงถึงต้นทุน |
| แกนอะลูมิเนียม (MCPCB) | 1.0 - 2.5 | ไฟ LED กำลังสูง, ไฟส่องสว่างยานยนต์, แหล่งจ่ายไฟ |
| แกนทองแดง | 380 - 400 | การใช้งานที่มีกำลังสูงหรือมีความหนาแน่นสูงเป็นพิเศษซึ่งความร้อนจะต้องกระจายอย่างรวดเร็ว |
| พื้นผิวเซรามิก (AlN, Al2O3) | 20 - 200 | เครื่องขยายสัญญาณเสียง RF ความถี่สูง การบินและอวกาศ และการใช้งานที่มีความน่าเชื่อถือสูง |
การเลือกวัสดุและข้อควรพิจารณาทางไฟฟ้า
นอกเหนือจากคุณสมบัติทางความร้อนแล้ว การเลือกใช้วัสดุและการออกแบบยังกำหนดประสิทธิภาพทางไฟฟ้าและความน่าเชื่อถือในระยะยาวของบอร์ดอีกด้วย
- กำลังการผลิตปัจจุบัน: กำหนดโดยความหนาของทองแดง ความกว้างของรอยตัด และอุณหภูมิที่เพิ่มขึ้นที่อนุญาต วิศวกรใช้แผนภูมิ IPC-2152 เพื่อคำนวณพื้นที่หน้าตัดที่จำเป็นสำหรับกระแสไฟฟ้าที่กำหนด
- ความเป็นฉนวน: ความสามารถของชั้นฉนวนในการทนต่อแรงดันไฟฟ้าสูงโดยไม่พัง นี่เป็นสิ่งสำคัญในตัวแปลงพลังงานและอินเวอร์เตอร์
- ความเสถียรของวัสดุ: วัสดุที่มี Tg สูง (อุณหภูมิการเปลี่ยนผ่านของแก้ว) มีความจำเป็นเพื่อป้องกันไม่ให้บอร์ดบิดเบี้ยวหรือหลุดล่อนระหว่างการบัดกรีและการทำงานที่อุณหภูมิสูง Tg อยู่ที่ 170°C หรือสูงกว่าเป็นเรื่องปกติสำหรับการใช้งานที่มีความต้องการสูง
ผู้ผลิตอย่าง Anhui Hongxin Electronic Technology Co., Ltd. นำเสนอวัสดุที่หลากหลาย รวมถึง Tg FR-4 สูง พื้นผิวโลหะ และลามิเนตแบบพิเศษ ช่วยให้วิศวกรสามารถเลือกสมดุลที่เหมาะสมที่สุดของคุณสมบัติทางความร้อน ไฟฟ้า และทางกลสำหรับการออกแบบเฉพาะของพวกเขา
ความเป็นเลิศด้านการผลิตและการประกันคุณภาพ
การผลิต PCB กำลังสูงที่เชื่อถือได้ต้องใช้ความสามารถในการผลิตขั้นสูงและระบบการควบคุมคุณภาพที่เข้มงวด กระบวนการนี้เกี่ยวข้องกับการควบคุมแรงดันในการเคลือบ ความหนาของการชุบทองแดง และความแม่นยำในการเจาะที่แม่นยำ เพื่อสร้างจุดผ่านความร้อนที่แข็งแกร่งและโครงสร้างหลายชั้น
สำหรับการใช้งานที่มีความสำคัญต่อภารกิจ เช่น ในอุตสาหกรรมยานยนต์ การยึดมั่นในมาตรฐานสากลนั้นไม่สามารถต่อรองได้ รับรองเช่น ไอเอทีเอฟ 16949 แสดงให้เห็นถึงความมุ่งมั่นของผู้ผลิตในด้านคุณภาพ ความสม่ำเสมอ และการปรับปรุงอย่างต่อเนื่อง นอกจากนี้ การรับรองมาตรฐาน UL ช่วยให้มั่นใจได้ว่าผลิตภัณฑ์มีคุณสมบัติตรงตามมาตรฐานความปลอดภัยและการติดไฟที่เข้มงวด ผลงานการรับรองของ Anhui Hongxin Electronic Technology Co., Ltd. ซึ่งรวมถึง ISO9001, ISO14001, ISO45001, IATF16949 และ UL ตอกย้ำความสามารถในการส่งมอบ PCB กำลังสูงที่มีความน่าเชื่อถือสูงให้กับฐานลูกค้าทั่วโลก
คำถามที่พบบ่อย
อะไรคือความแตกต่างที่สำคัญระหว่าง PCB มาตรฐานและ PCB กำลังสูง?
ความแตกต่างที่สำคัญอยู่ที่การมุ่งเน้นการออกแบบและองค์ประกอบของวัสดุ PCB มาตรฐานได้รับการปรับปรุงเพื่อความสมบูรณ์ของสัญญาณในการใช้งานกระแสไฟต่ำ ก PCB กำลังสูง ได้รับการออกแบบมาเพื่อจัดการกับความท้าทายหลักสองประการ: กระแสสูงและการสร้างความร้อนที่สำคัญ สามารถทำได้โดย:
- ทองแดงหนา: ใช้ทองแดง 3 ออนซ์, 6 ออนซ์ หรือหนากว่านั้นเพื่อลดความต้านทานและรับมือกับกระแสสูงโดยไม่เกิดความร้อนสูงเกินไป
- พื้นผิวนำความร้อน: การใช้แกนโลหะ (อะลูมิเนียมหรือทองแดง) หรือวัสดุพิเศษอื่นๆ เพื่อทำหน้าที่เป็นแผงระบายความร้อนในตัว
- โครงสร้างที่แข็งแกร่ง: การออกแบบที่รวมคุณสมบัติต่างๆ เช่น จุดผ่านความร้อนและแผ่นขนาดที่ใหญ่ขึ้น เพื่อเพิ่มการกระจายความร้อนและความน่าเชื่อถือในการบัดกรีส่วนประกอบ
โดยพื้นฐานแล้ว High Power PCB คือแพลตฟอร์มการจัดการความร้อนและไฟฟ้าที่สร้างขึ้นโดยเฉพาะ
เมื่อใดที่ฉันควรเลือก PCB แกนอะลูมิเนียมมากกว่า PCB FR-4 มาตรฐาน
คุณควรเลือก PCB แกนอะลูมิเนียม (MCPCB) เมื่อการออกแบบของคุณเกี่ยวข้องกับส่วนประกอบที่สร้างความร้อนจำนวนมากซึ่งจำเป็นต้องดำเนินการอย่างมีประสิทธิภาพ ตัวชี้วัดสำคัญได้แก่:
- ไฟ LED กำลังสูง: นี่เป็นแอปพลิเคชั่นที่พบบ่อยที่สุด MCPCB มีความสำคัญต่อการรักษาอุณหภูมิหัวต่อ LED ซึ่งส่งผลโดยตรงต่อความสว่าง ความสม่ำเสมอของสี และอายุการใช้งาน
- วงจรแปลงกำลัง: สำหรับตัวควบคุมสวิตช์ ตัวขับมอเตอร์ และอุปกรณ์จ่ายไฟที่ส่วนประกอบต่างๆ เช่น MOSFET และตัวเหนี่ยวนำจะกระจายความร้อนได้มาก
- การออกแบบที่มีพื้นที่จำกัด: เมื่อคุณไม่สามารถติดตั้งแผงระบายความร้อนขนาดใหญ่ได้ MCPCB จะรวมฟังก์ชันการกระจายความร้อนเข้ากับบอร์ดโดยตรง ช่วยประหยัดพื้นที่และทำให้การประกอบง่ายขึ้น
หากแอปพลิเคชันของคุณมีไว้สำหรับการประมวลผลสัญญาณลอจิกหรือพลังงานต่ำโดยเฉพาะ บอร์ด FR-4 มาตรฐานจะคุ้มค่ากว่า ตัวเลือกจะขึ้นอยู่กับงบประมาณการระบายความร้อนของการออกแบบของคุณ
ความหนาของทองแดงส่งผลต่อประสิทธิภาพของ High Power PCB อย่างไร
ความหนาของทองแดงเป็นตัวแปรสำคัญที่ส่งผลโดยตรงต่อประสิทธิภาพของ PCB กำลังสูงในสองวิธีหลัก: ความสามารถในการรองรับกระแสไฟและการกระจายความร้อน
- กำลังการผลิตปัจจุบัน: เส้นทองแดงที่กว้างและหนาขึ้นมีความต้านทานไฟฟ้าต่ำกว่า ตามกฎของโอห์ม (P = I²R) ความต้านทานที่ต่ำลงหมายถึงพลังงานที่สูญเสียไปเป็นความร้อนน้อยลงสำหรับกระแสที่กำหนด ทองแดงที่หนาขึ้นช่วยให้คุณนำกระแสที่สูงขึ้นได้อย่างปลอดภัยโดยไม่เกินขีดจำกัดอุณหภูมิของบอร์ด ตัวอย่างเช่น รางขนาด 6 ออนซ์สามารถส่งกระแสไฟฟ้าได้มากกว่ารางขนาด 1 ออนซ์ที่มีความกว้างเท่ากันอย่างมาก
- การแพร่กระจายความร้อน: ทองแดงเป็นตัวนำความร้อนที่ดีเยี่ยม ชั้นทองแดงหนาทำหน้าที่เป็นตัวกระจายความร้อน โดยกระจายความร้อนจากส่วนประกอบที่ร้อน (เช่น พาวเวอร์ IC) ไปยังพื้นที่ขนาดใหญ่ของ PCB ซึ่งจะช่วยลดอุณหภูมิ "ฮอตสปอต" และทำให้ทั้งบอร์ดมีประสิทธิภาพมากขึ้นในการถ่ายเทความร้อนไปยังสภาพแวดล้อมโดยรอบหรือแผงระบายความร้อน
การเลือกความหนาของทองแดงที่ถูกต้องถือเป็นการแลกเปลี่ยนขั้นพื้นฐานระหว่างประสิทธิภาพ ต้นทุน และความซับซ้อนในการผลิต
คุณลักษณะการออกแบบใดที่มีความสำคัญต่อการรับประกันความน่าเชื่อถือในระยะยาวของ High Power PCB
การรับรองความน่าเชื่อถือในระยะยาวใน PCB กำลังสูงจำเป็นต้องมีการออกแบบเชิงรุกเพื่อลดความเครียดจากกระแสสูงและวงจรความร้อน คุณสมบัติที่สำคัญ ได้แก่ :
- แผ่นระบายความร้อน: สำหรับส่วนประกอบรูทะลุที่เชื่อมต่อกับระนาบทองแดงขนาดใหญ่ (เช่น กราวด์หรือกำลังไฟฟ้า) จะใช้การเชื่อมต่อระบายความร้อน ลดผลกระทบจากแผงระบายความร้อนโดยตรงระหว่างการบัดกรี ทำให้มั่นใจได้ถึงข้อต่อบัดกรีที่ดี ในขณะที่ยังคงให้การเชื่อมต่อทางไฟฟ้าและความร้อนที่ดีระหว่างการทำงาน
- เพียงพอผ่านการปรับขนาดและการชุบ: จุดผ่านความร้อนต้องมีขนาดใหญ่เพียงพอและมีความหนาของการชุบทองแดงเพียงพอต่อการถ่ายเทความร้อนได้อย่างมีประสิทธิภาพ สำหรับการใช้งานที่มีความน่าเชื่อถือสูง การเติมและปิดฝาด้วยโลหะบัดกรีหรืออีพอกซีสามารถป้องกันการซึมผ่านของความชื้นและปรับปรุงการถ่ายเทความร้อนได้
- การเคลือบตามแบบ: การใช้สารเคลือบเคมีป้องกันสามารถป้องกันบอร์ดจากความชื้น ฝุ่น และการปนเปื้อนสารเคมี ซึ่งมีความสำคัญอย่างยิ่งในสภาพแวดล้อมทางอุตสาหกรรมหรือยานยนต์ที่รุนแรง
- การเลือกใช้วัสดุ: การใช้วัสดุที่มีค่า Tg สูงและค่าสัมประสิทธิ์การขยายตัวทางความร้อน (CTE) ต่ำจะช่วยลดความเครียดเชิงกลบนจุดผ่านและส่วนประกอบในระหว่างที่อุณหภูมิผันผวน ป้องกันรอยแตกร้าวและการหลุดร่อนเมื่อเวลาผ่านไป
คุณสมบัติเหล่านี้เมื่อรวมกับการผลิตภายใต้ระบบคุณภาพ เช่น IATF 16949 ถือเป็นสิ่งสำคัญสำหรับการสร้าง PCB พลังงานสูงที่จะใช้งานได้นานหลายปีในภาคสนาม
