ปรับสมดุลความสมบูรณ์ของสัญญาณ การกระจายพลังงาน และอิมพีแดนซ์ในการออกแบบสแต็กอัพ PCB หลายชั้น
ความสำคัญของการออกแบบซ้อนทางวิทยาศาสตร์
ในการออกแบบอิเล็กทรอนิกส์ความเร็วสูง การกำหนดค่าของเลเยอร์ใน PCB หลายชั้น เป็นรากฐานของประสิทธิภาพทางไฟฟ้า การจัดเรียงทางวิทยาศาสตร์ทำได้มากกว่าแค่การจัดระเบียบร่องรอย โดยทำหน้าที่เป็นการป้องกันเบื้องต้นต่อการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และรับประกันการส่งพลังงานที่เสถียร
- การจัดการเส้นทางส่งคืนสัญญาณ: ด้วยการวางชั้นสัญญาณไว้ติดกับระนาบกราวด์แข็ง (GND) เราจึงมั่นใจได้ว่าเส้นทางกลับจะสั้นที่สุดเท่าที่จะเป็นไปได้ ซึ่งจะช่วยลดการเหนี่ยวนำลูปและลดรังสี EMI ลงอย่างมาก
- การควบคุมความต้านทาน: การควบคุมความหนาของวัสดุอิเล็กทริก (Prepreg และ Core) ได้อย่างแม่นยำ และความกว้างของการติดตามช่วยให้มีอิมพีแดนซ์ลักษณะเฉพาะที่สม่ำเสมอ (เช่น 50Ω single-ended หรือ 100Ω differential) ซึ่งเป็นสิ่งสำคัญสำหรับการรับส่งข้อมูลความเร็วสูง
- การแยกอำนาจ: การวางกำลัง (VCC) และระนาบกราวด์ไว้ใกล้กันจะสร้างความจุของระนาบ ซึ่งช่วยกรองสัญญาณรบกวนความถี่สูง และทำให้เครือข่ายการส่งพลังงาน (PDN) มีความเสถียร

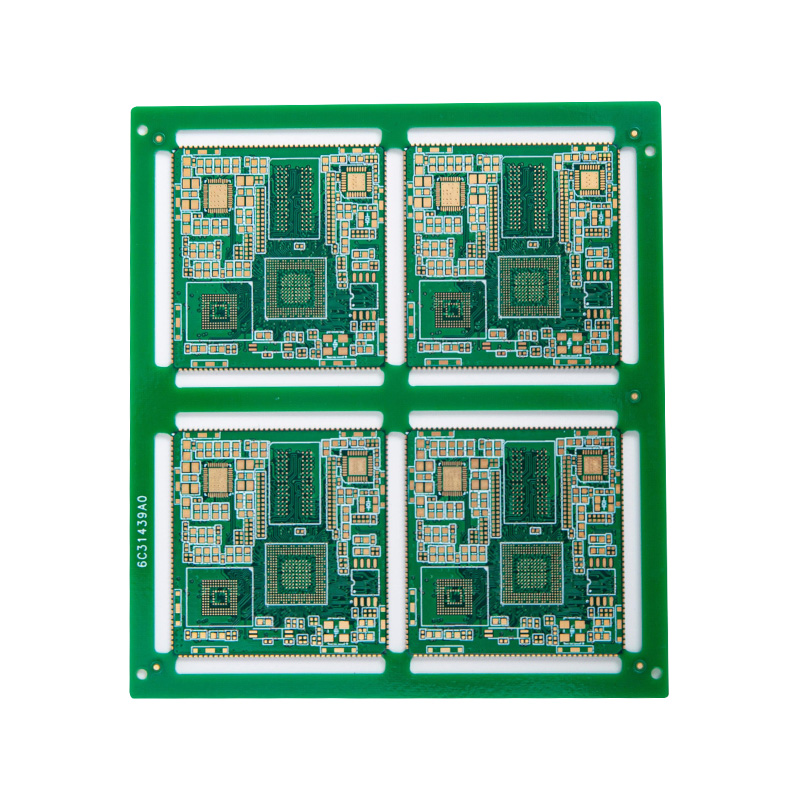

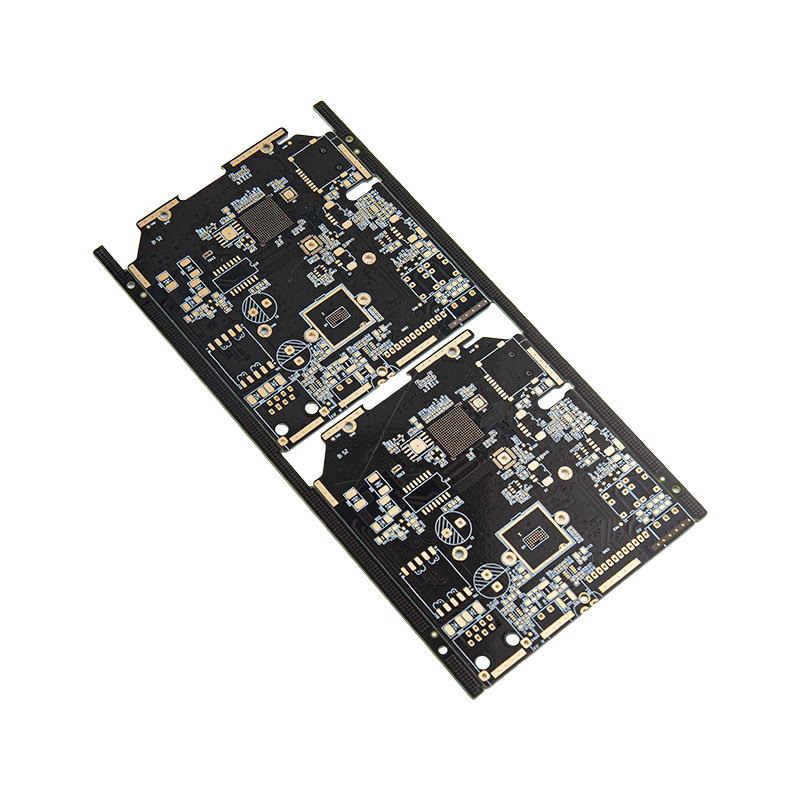

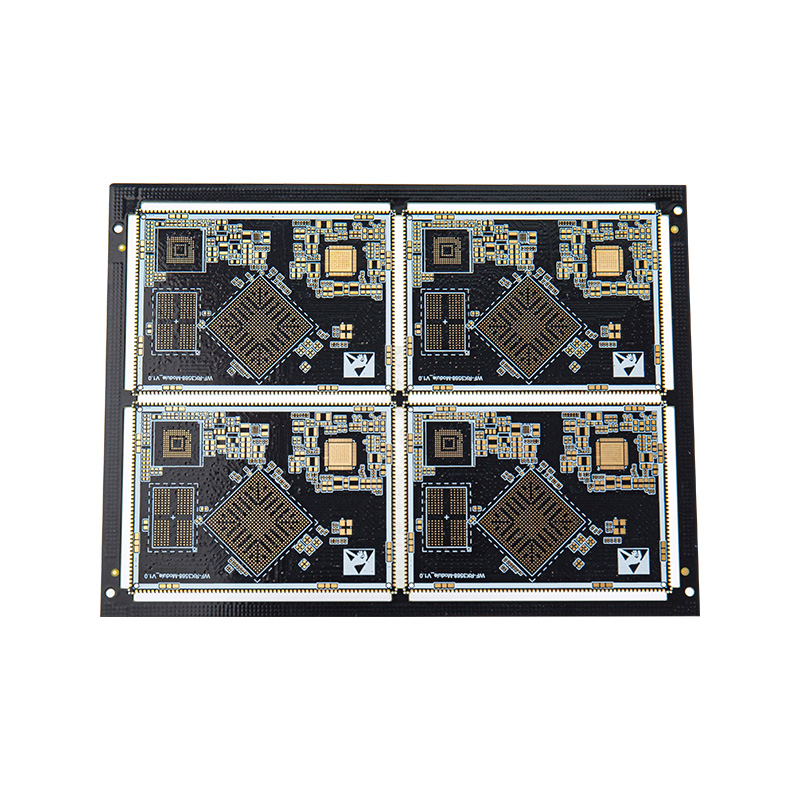

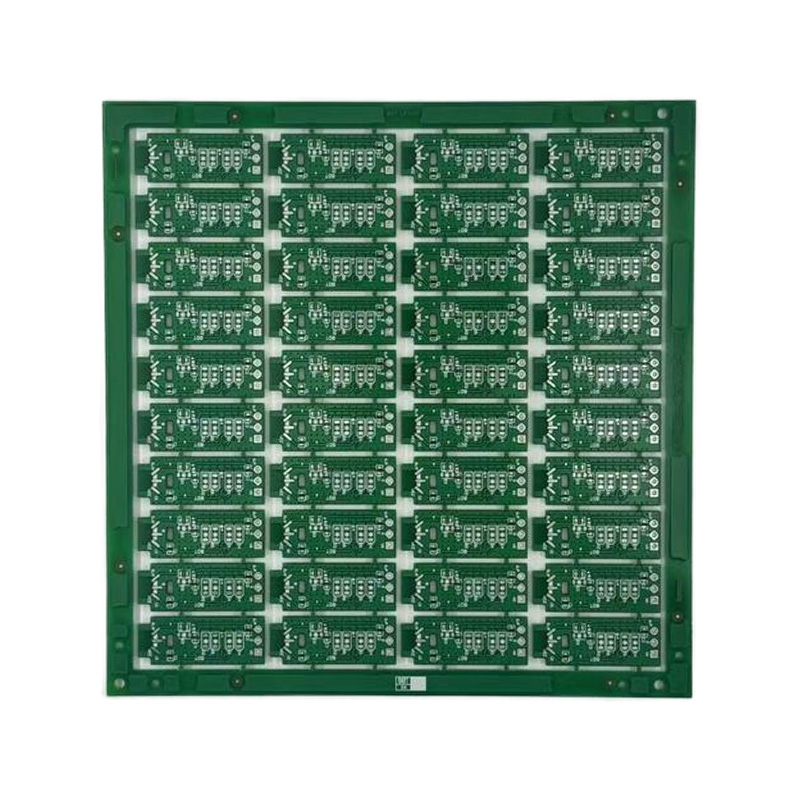

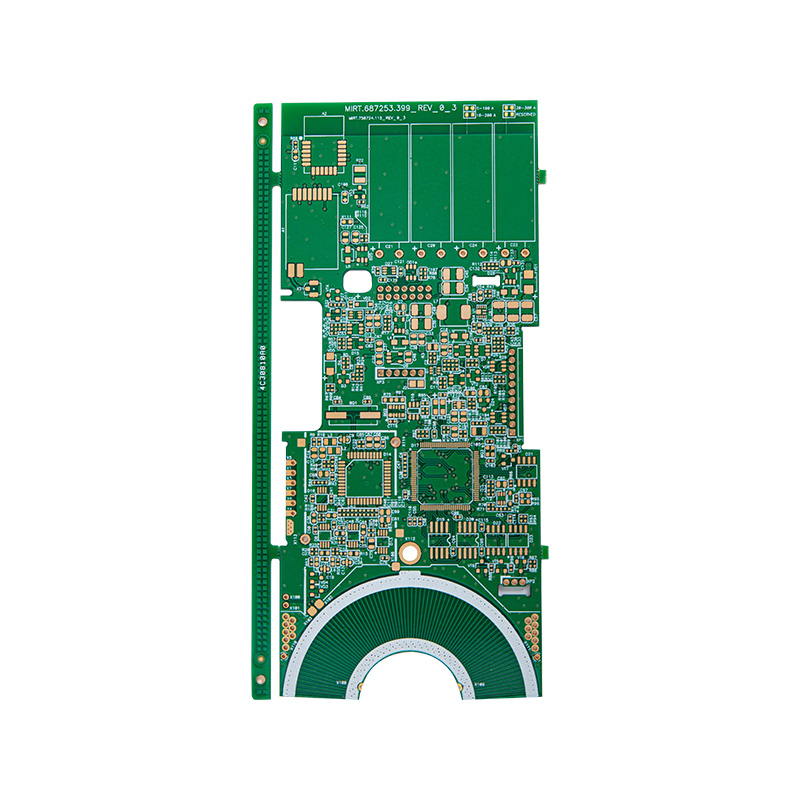

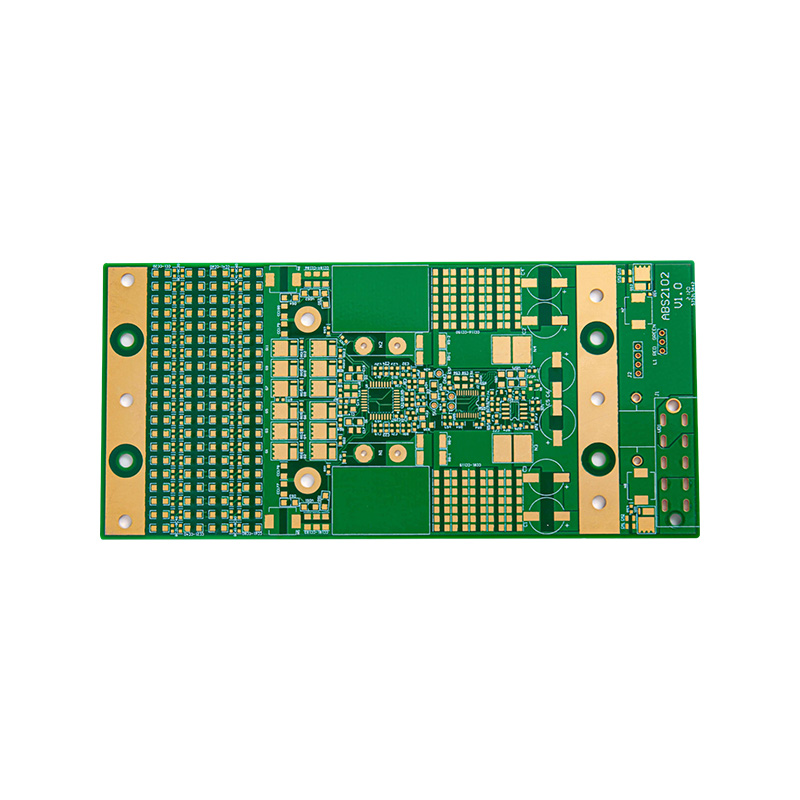

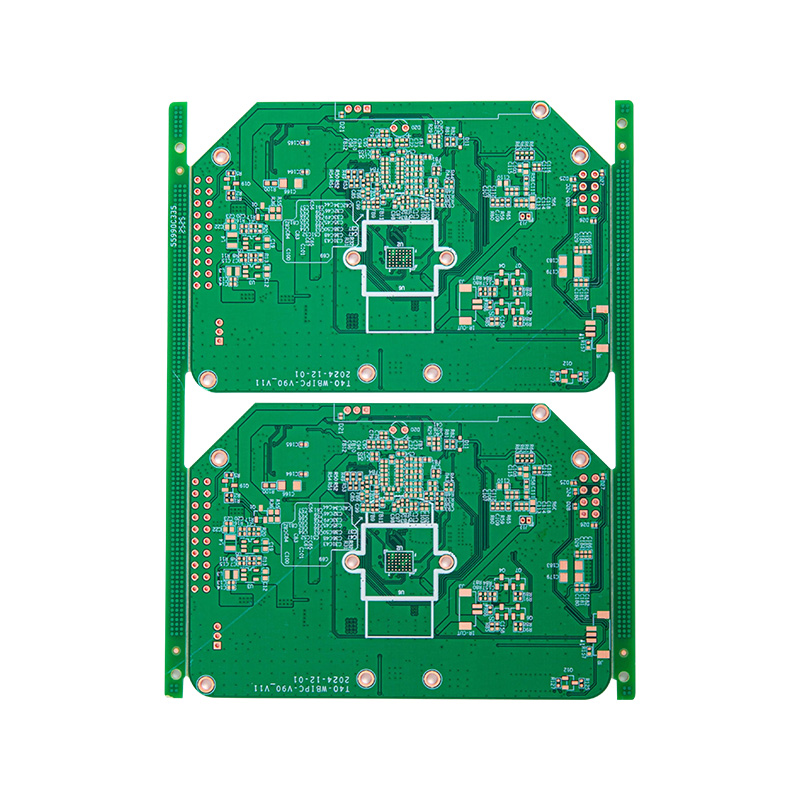

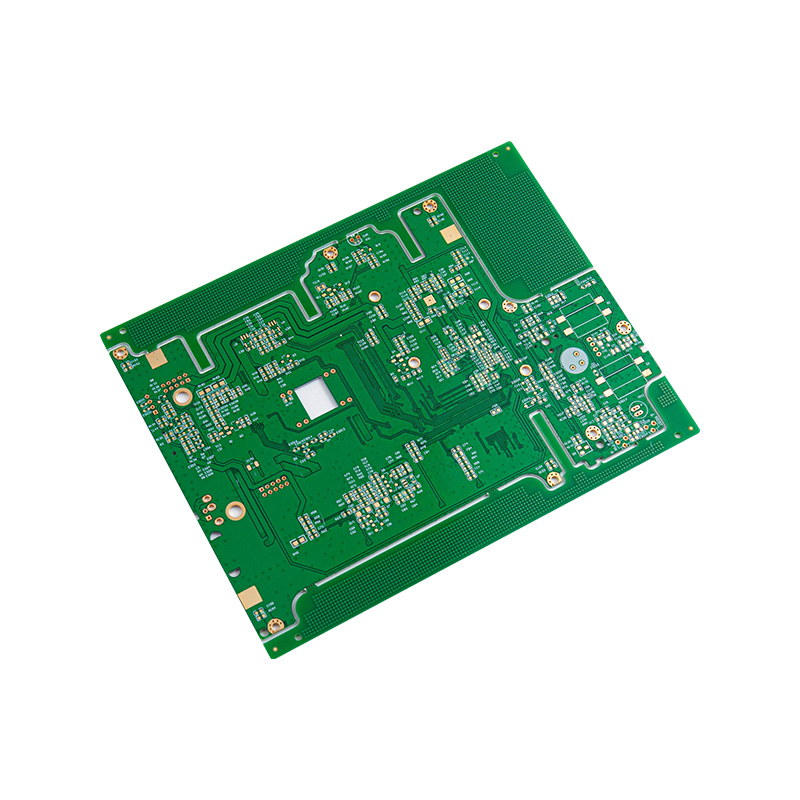

มณฑลอานฮุย Hongxin Electronic Technology Co., Ltd. ซึ่งตั้งอยู่ใน China PCB Industrial Park ในเมือง Guangde ได้นำความเชี่ยวชาญกว่าทศวรรษมาสู่โครงการหลายชั้นที่ซับซ้อน โรงงานของเราครอบคลุมพื้นที่ 20,000 ตารางเมตร และบริหารงานโดยทีมวิศวกรมืออาชีพที่มีประสบการณ์มากกว่า 15 ปี เราเชี่ยวชาญในการผลิตบอร์ดตั้งแต่ 1 ถึง 32 ชั้น โดยใช้วัสดุขั้นสูง เช่น Tg FR-4 สูง ลามิเนตความถี่สูง และโครงสร้างไดอิเล็กตริกไฮบริดเพื่อตอบสนองความต้องการการซ้อนซ้อนที่มีความต้องการมากที่สุด
การเปรียบเทียบพารามิเตอร์ทางเทคนิค: PCB หลายชั้นมาตรฐานกับประสิทธิภาพสูง
การเลือกพารามิเตอร์ที่เหมาะสมถือเป็นสิ่งสำคัญสำหรับการรักษาสมดุลระหว่างต้นทุนและประสิทธิภาพ ด้านล่างนี้คือการเปรียบเทียบข้อกำหนดทั่วไปที่จัดการโดยทีมวิศวกรของเรา:
| คุณสมบัติ | PCB หลายชั้นมาตรฐาน | มัลติเลเยอร์ความแม่นยำสูง (Hongxin) | ประโยชน์ที่ได้รับจากการออกแบบ |
| จำนวนเลเยอร์ | 4 - 8 ชั้น | มากถึง 32 ชั้น | รองรับการกำหนดเส้นทางที่มีความหนาแน่นสูงเป็นพิเศษ |
| ความอดทนความต้านทาน | ±10% | ±5% (การควบคุมอย่างเข้มงวด) | รับประกันความสมบูรณ์ของสัญญาณสำหรับ I/O ความเร็วสูง |
| นาที ความหนาของอิเล็กทริก | 4 ล้าน | 2.5 ลบ | การมีเพศสัมพันธ์แบบ capacitive ที่แข็งแกร่งยิ่งขึ้นสำหรับ PDN |
| ผ่านทางเทคโนโลยี | เจาะทะลุเท่านั้น | จุดตาบอดและฝัง / HDI | ลดความจุของปรสิตและประหยัดพื้นที่ |
| ความแม่นยำในการลงทะเบียน | ±3ล้าน | ±1.5 ล้าน | ป้องกันการวางแนวระหว่างชั้นที่ไม่ถูกต้องในการนับจำนวนชั้นสูง |
คำถามที่พบบ่อย (FAQ)
คำถามที่ 1: มณฑลอานฮุย Hongxin Electronic Technology Co., Ltd. สนับสนุนการสร้างต้นแบบอย่างรวดเร็วสำหรับการออกแบบหลายชั้นที่ซับซ้อนได้อย่างไร
เราเข้าใจดีว่าเวลาในการนำสินค้าออกสู่ตลาดเป็นสิ่งสำคัญ มณฑลอานฮุย Hongxin Electronic Technology Co., Ltd. ให้บริการสร้างต้นแบบอย่างรวดเร็วและมีความแม่นยำสูง เราสามารถจัดส่งบอร์ด 4-8 เลเยอร์ได้ภายใน 9-20 วัน และแม้แต่บอร์ด 16-32 เลเยอร์ที่มีความซับซ้อนสูง เราก็สามารถรักษากรอบเวลาที่มีประสิทธิภาพไว้ที่ 25-45 วัน ขั้นตอนการออกแบบจนถึงการผลิตที่มีประสิทธิภาพของเรา ซึ่งได้รับการรับรองมาตรฐาน ISO9001 และ IATF16949 ช่วยให้มั่นใจได้ว่าความเร็วจะไม่กระทบต่อคุณภาพ
คำถามที่ 2: มณฑลอานฮุย Hongxin Electronic Technology Co., Ltd. ใช้วัสดุอะไรสำหรับการใช้งานความถี่สูงหรืออุณหภูมิสูง
สินค้าคงคลังวัสดุของเรามีมากมายเพื่อให้เหมาะกับความต้องการทางอุตสาหกรรมที่หลากหลาย มณฑลอานฮุย Hongxin Electronic Technology Co., Ltd. ใช้วัสดุฐาน ได้แก่ FR-4 (Tg สูงและปราศจากฮาโลเจน) ลามิเนตความถี่สูงสำหรับการใช้งาน RF และพื้นผิวโลหะสำหรับการจัดการความร้อน นอกจากนี้เรายังนำเสนอบอร์ดลามิเนตไดอิเล็กตริกแบบไฮบริด ซึ่งช่วยให้ลูกค้าสามารถรวมวัสดุที่แตกต่างกันไว้ในกองเดียวเพื่อเพิ่มประสิทธิภาพทั้งต้นทุนและประสิทธิภาพความถี่สูง
คำถามที่ 3: Anhui Hongxin Electronic Technology Co., Ltd. สามารถจัดการทั้งคำสั่งซื้อขนาดเล็กและคำสั่งซื้อทั่วโลกขนาดใหญ่ได้หรือไม่
ใช่. ด้วยโรงงานขนาด 20,000 ตารางเมตรและพนักงานที่ทุ่มเท 110 คน มณฑลอานฮุย Hongxin Electronic Technology Co., Ltd. มีความสามารถที่หลากหลายในการส่งมอบทั้งชุดการวิจัยและพัฒนาขนาดเล็กและปริมาณการผลิตขนาดใหญ่ เครือข่ายการขายของเราขยายไปทั่วเอเชียตะวันออกเฉียงใต้ ยุโรป และอเมริกา โดยได้รับการสนับสนุนจากการรับรองความปลอดภัยของ UL และความมุ่งมั่นในการให้บริการอย่างมืออาชีพซึ่งทำให้เราได้รับการยกย่องอย่างสูงในตลาดโลก
