คู่มือที่ครอบคลุมเกี่ยวกับบอร์ดการเชื่อมต่อระหว่างกันความหนาแน่นสูง (HDI)
ในการแสวงหาอุปกรณ์อิเล็กทรอนิกส์ที่มีขนาดเล็ก เร็วขึ้น และทรงพลังมากขึ้นอย่างไม่หยุดยั้ง เทคโนโลยีการเชื่อมต่อระหว่างกันความหนาแน่นสูง (HDI) ได้กลายเป็นตัวขับเคลื่อนที่สำคัญ คู่มือนี้จะเจาะลึกประเด็นหลักของ บอร์ดเชื่อมต่อระหว่างกันความหนาแน่นสูง (HDI) ตั้งแต่กระบวนการผลิตขั้นพื้นฐานและวัสดุศาสตร์ไปจนถึงกลยุทธ์การออกแบบเฉพาะแอปพลิเคชัน และข้อควรพิจารณาเกี่ยวกับห่วงโซ่อุปทานสำหรับมืออาชีพ

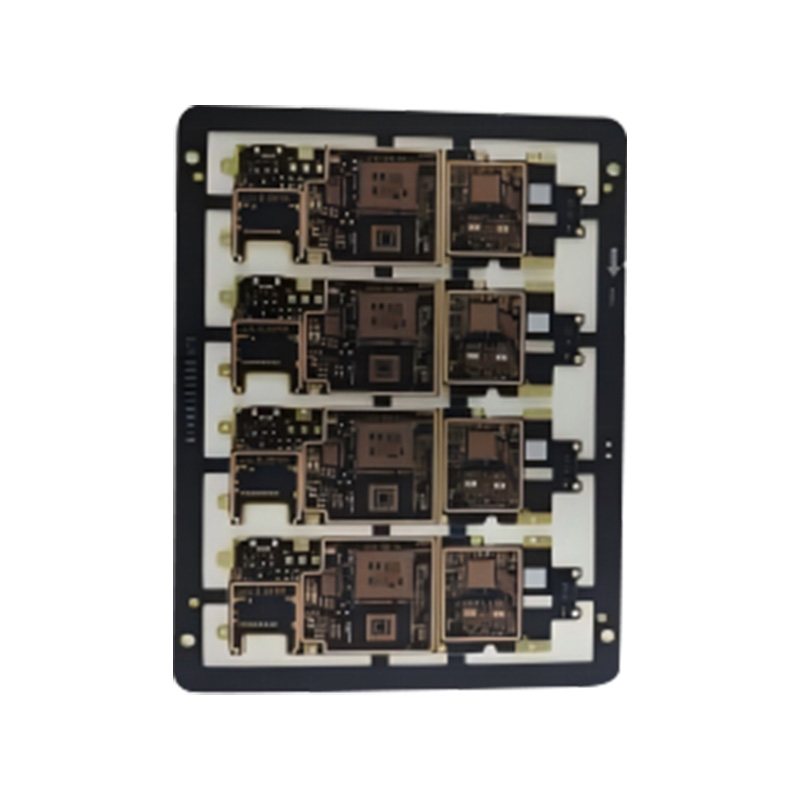

การผลิต Core HDI: Microvias และ Ultra-Fine Lines
ความสามารถในการกำหนดของบอร์ด HDI อยู่ในโครงสร้างขั้นสูงที่ช่วยให้สามารถลดความหนาแน่นของส่วนประกอบและการย่อส่วนได้อย่างที่ไม่เคยมีมาก่อน
| เทคโนโลยีที่สำคัญ | คำอธิบายและผลกระทบ |
| ไมโครเวียส (ตาบอด/ฝัง) | จุดผ่านเจาะด้วยเลเซอร์ที่มีเส้นผ่านศูนย์กลางโดยทั่วไปจะน้อยกว่า 150µm พวกมันเชื่อมต่อเลเยอร์ที่อยู่ติดกันโดยไม่ต้องผ่านทั้งบอร์ด ช่วยประหยัดพื้นที่ที่สำคัญและเปิดใช้งานเส้นทางการกำหนดเส้นทางโดยตรงมากขึ้น ซึ่งเป็นพื้นฐานสำหรับการออกแบบที่ซับซ้อนและกะทัดรัด |
| การติดตามเส้น Ultra-Fine | ความสามารถในการสร้างความกว้างของรอยตัดและระยะห่างที่ละเอียดถึง 3 มิล (0.075 มม.) ซึ่งช่วยให้สามารถเชื่อมต่อได้มากขึ้นอย่างมีนัยสำคัญในพื้นที่ที่กำหนด โดยรองรับการใช้ส่วนประกอบ Ball Grid Array (BGA) ขั้นสูงที่มีระยะพิทช์ละเอียดโดยตรง |
| อัตราส่วนภาพสูง | ความสามารถในการบรรลุอัตราส่วนความหนาของแผ่นต่อรูรับแสงสูงถึง 10:1 นี่เป็นสิ่งสำคัญสำหรับการชุบไมโครเวียที่มีเส้นผ่านศูนย์กลางขนาดเล็กที่มีความลึกและเชื่อถือได้ เพื่อให้มั่นใจถึงการเชื่อมต่อทางไฟฟ้าในสแต็ค HDI หลายชั้น |
ผู้ผลิตที่เชี่ยวชาญด้าน HDI เช่น Anhui Hongxin Electronic Technology Co., Ltd. ใช้ประโยชน์จากเทคโนโลยีเหล่านี้เพื่อสร้างบอร์ดที่ซับซ้อนซึ่งมีความหนาตั้งแต่ 0.3 มม. ถึง 6 มม. และสูงถึง 32 ชั้น กลายเป็นกระดูกสันหลังของอุปกรณ์ขนาดกะทัดรัดสมัยใหม่
ขั้นตอนการพัฒนา HDI: ตั้งแต่การออกแบบจนถึงการส่งมอบ
การนำการออกแบบ HDI ไปสู่การผลิตจำนวนมากได้สำเร็จนั้น ต้องใช้กระบวนการที่มีรายละเอียดและต่อเนื่องกัน
- การทบทวนการออกแบบและวิศวกรรม: ระยะเริ่มแรกนี้มีความสำคัญ โดยประกอบด้วยการตรวจสอบกฎการออกแบบ (DRC) การวางแผนการซ้อนชั้น และการเลือกวัสดุที่เหมาะสม (เช่น Tg FR-4 สูงสำหรับความน่าเชื่อถือทางความร้อน) การทำงานร่วมกันอย่างใกล้ชิดกับทีมวิศวกรของผู้ผลิตในขั้นตอนนี้จะช่วยป้องกันความล่าช้าอันมีค่าใช้จ่ายสูง
- การเคลือบและการผลิตตามลำดับ: บอร์ด HDI ถูกสร้างขึ้นจากการเคลือบหลายรอบ แกนกลางจะถูกประดิษฐ์ขึ้นก่อน ตามด้วยชั้นไมโครเวียที่ต่อเนื่องกัน กระบวนการต่างๆ เช่น การเจาะด้วยเลเซอร์ การชุบทองแดงที่แม่นยำ และการสร้างภาพลวดลาย จะต้องทำซ้ำ ซึ่งต้องการการควบคุมกระบวนการที่ยอดเยี่ยม
- การทดสอบและการประกันคุณภาพ: เมื่อพิจารณาถึงความซับซ้อน การทดสอบทางไฟฟ้า (รวมถึงการทดสอบการบินหรือการทดสอบแบบฟิกซ์เจอร์) จึงมีความจำเป็นเพื่อตรวจสอบการเชื่อมต่อและการแยกเครือข่าย การทดสอบการควบคุมอิมพีแดนซ์ยังเป็นเรื่องปกติสำหรับการออกแบบความเร็วสูง
ผู้ผลิตชั้นนำเพิ่มประสิทธิภาพขั้นตอนการทำงานนี้เพื่อเสนอเวลาในการผลิตที่แข่งขันได้ ตัวอย่างเช่น วงจรการผลิตที่มีโครงสร้าง 25 วันสำหรับคำสั่งซื้อ HDI จำนวนมากจะสร้างสมดุลระหว่างการผลิตอย่างละเอียดกับความต้องการด้านเวลาในการนำออกสู่ตลาด ในขณะที่บริการสร้างต้นแบบที่รวดเร็วตลอด 24 ชั่วโมงสนับสนุนการตรวจสอบการออกแบบเบื้องต้น
การเลือกใช้วัสดุเพื่อความน่าเชื่อถือและประสิทธิภาพของ HDI
การเลือกใช้วัสดุฐานและการตกแต่งส่งผลโดยตรงต่อการใช้งาน ความทนทาน และผลผลิตของบอร์ด HDI
- วัสดุพื้นผิว:
- มาตรฐานและ Tg สูง FR-4: ขุมพลังสำหรับการใช้งานมากมาย เกรด Tg สูงเป็นสิ่งจำเป็นสำหรับการบัดกรีไร้สารตะกั่วและการทำงานในสภาพแวดล้อมที่มีอุณหภูมิสูง
- ลามิเนตเฉพาะทาง: สำหรับการใช้งานความถี่/ความเร็วสูง (เช่น โมดูล 5G) วัสดุที่มีการสูญเสียต่ำ เช่น โรเจอร์สหรือเซรามิกไฮโดรคาร์บอนชนิดพิเศษอาจถูกรวมเข้าไว้ในสแต็กอัพ
- วัสดุแบบยืดหยุ่นและแบบแข็ง: ฟิล์มโพลีอิไมด์ถูกใช้ในพื้นที่ที่ต้องการการโค้งงอ ทำให้เกิดฟอร์มแฟคเตอร์ที่เป็นนวัตกรรมสำหรับอุปกรณ์สวมใส่และอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัด
- พื้นผิวเสร็จสิ้น: ผิวสำเร็จต้องเหมาะสมกับส่วนประกอบที่มีระยะพิทช์ละเอียด Immersion Gold (ENIG) นำเสนอพื้นผิวเรียบที่ดีเยี่ยมสำหรับการบัดกรีและการติดลวด ในขณะที่ Immersion Silver หรือสูตร OSP ขั้นสูงมอบทางเลือกที่คุ้มค่าสำหรับกรณีการใช้งานเฉพาะ
HDI ในฐานะผู้ขับเคลื่อนนวัตกรรมในอุตสาหกรรมหลัก
เทคโนโลยี HDI ไม่ใช่แค่ประเภท PCB เท่านั้น เป็นโซลูชั่นเชิงกลยุทธ์สำหรับนวัตกรรมผลิตภัณฑ์
- สมาร์ทโฟน 5G และเทคโนโลยีผู้บริโภค: HDI ช่วยให้สามารถย่อขนาดได้มาก ซึ่งจำเป็นสำหรับการบรรจุโมดูลเสาอากาศ 5G หลายตัว โปรเซสเซอร์ขั้นสูง และแบตเตอรี่ขนาดใหญ่ไว้ในรูปทรงเพรียวบาง ช่วยให้สามารถใช้เทคนิคชิปออนบอร์ด (COB) และเทคนิคแพ็คเกจบนแพ็คเกจ (PoP)
- การบินและอวกาศและการแพทย์ที่มีความน่าเชื่อถือสูง: ในด้านเหล่านี้ คุณค่าของ HDI อยู่ที่ความน่าเชื่อถือและความหนาแน่นของประสิทธิภาพ ช่วยให้มีฟังก์ชันการทำงานมากขึ้นในกล่องการบินที่มีพื้นที่จำกัดหรือจอภาพทางการแพทย์แบบพกพา ซึ่งมักใช้โครงสร้างแบบแข็งเพื่อความทนทาน
- อิเล็กทรอนิกส์ยานยนต์ขั้นสูง: เนื่องจากยานพาหนะมี ADAS (Advanced Driver Assistance Systems) และระบบอินโฟเทนเมนต์ในรถยนต์เพิ่มมากขึ้น บอร์ด HDI จึงจัดการเครือข่ายที่ซับซ้อนและความเร็วสูงระหว่างเซ็นเซอร์ กล้อง และหน่วยควบคุม ซึ่งมักจะต้องปฏิบัติตามมาตรฐานเกรดยานยนต์ เช่น IATF 16949
คำถามที่พบบ่อย
อะไรให้นิยามบอร์ดว่าเป็น PCB "HDI" กันแน่?
HDI PCB นั้นถูกกำหนดโดยความหนาแน่นของสายไฟต่อหน่วยพื้นที่ที่สูงกว่าเมื่อเปรียบเทียบกับ PCB แบบดั้งเดิม สามารถทำได้ผ่านคุณสมบัติเฉพาะ:
- ไมโครเวีย: การใช้จุดซ่อนเร้นและ/หรือฝังที่มีเส้นผ่านศูนย์กลางโดยทั่วไป ≤150µm
- เส้นปลีกย่อยและช่องว่าง: ความกว้างในการติดตามและระยะห่าง 3 มิล (0.075 มม.) หรือน้อยกว่า
- ความหนาแน่นของแผ่นเชื่อมต่อที่สูงขึ้น: ความสามารถในการรองรับส่วนประกอบที่มีระยะพิทช์ละเอียดมาก (เช่น BGA พิทช์ <0.5 มม.)
- เลเยอร์ Build-Up ตามลำดับ: มักเกี่ยวข้องกับรอบการเคลือบหลายรอบเพื่อสร้างชั้นที่เชื่อมต่อถึงกัน
บอร์ดที่รวมเอาองค์ประกอบเหล่านี้หลายอย่าง โดยเฉพาะไมโครเวีย โดยทั่วไปจะจัดอยู่ในประเภท HDI
เมื่อใดที่ฉันควรพิจารณาใช้การออกแบบ HDI บน PCB หลายชั้นมาตรฐาน
คุณควรพิจารณาเทคโนโลยี HDI อย่างยิ่งเมื่อการออกแบบของคุณเผชิญกับความท้าทายเหล่านี้อย่างน้อยหนึ่งอย่าง:
- ข้อจำกัดด้านพื้นที่: กล่องผลิตภัณฑ์มีขนาดเล็กมาก (เช่น สมาร์ทโฟนที่สวมใส่ได้ ฟังได้ และบางเฉียบ)
- ส่วนประกอบที่มีจำนวนพินสูง: คุณต้องกำหนดเส้นทาง CPU, FPGA หรือชิปหน่วยความจำสมัยใหม่ที่มีขนาด BGA ระดับละเอียด
- ข้อกำหนดประสิทธิภาพสัญญาณสูง: คุณต้องการเส้นทางสัญญาณที่สั้นกว่าและตรงกว่าเพื่อประสิทธิภาพทางไฟฟ้าที่เหนือกว่า (เช่น ความเร็วที่เร็วขึ้น สัญญาณข้ามที่น้อยลง)
- เพิ่มฟังก์ชันการทำงานในขนาดเดียวกัน: คุณต้องเพิ่มคุณสมบัติใหม่ที่สำคัญให้กับผลิตภัณฑ์โดยไม่ต้องเพิ่มพื้นที่ PCB
หากการออกแบบของคุณใช้เฉพาะส่วนประกอบที่มีระยะพิทช์ขนาดใหญ่และมีพื้นที่บอร์ดเพียงพอ มัลติเลเยอร์มาตรฐานอาจคุ้มค่ากว่า
เหตุใดบอร์ด HDI จึงมีราคาแพงกว่า และฉันจะจัดการต้นทุนได้อย่างไร
ต้นทุนที่เพิ่มขึ้นเกิดจาก:
- กระบวนการที่ซับซ้อน: ขั้นตอนการผลิตเพิ่มเติม เช่น การเคลือบตามลำดับ การเจาะด้วยเลเซอร์ และการสร้างภาพที่แม่นยำยิ่งขึ้น
- อุปกรณ์ขั้นสูง: ความต้องการเครื่องจักรการผลิตและการตรวจสอบที่มีความแม่นยำสูง
- อัตราผลตอบแทนที่ต่ำกว่าเริ่มแรก: ความซับซ้อนอาจทำให้ผลผลิตลดลง โดยเฉพาะการออกแบบใหม่หรือการออกแบบที่ซับซ้อนสูง
กลยุทธ์การจัดการต้นทุน:
- ปรับจำนวนเลเยอร์ให้เหมาะสม: ทำงานร่วมกับผู้ผลิตของคุณเพื่อใช้จำนวนชั้นขั้นต่ำที่จำเป็น
- ลดความซับซ้อนผ่านโครงสร้าง: ใช้ microvias เฉพาะเมื่อจำเป็นจริงๆ เท่านั้น การเรียงซ้อน "1 N 1" มีราคาถูกกว่า HDI "ทุกเลเยอร์"
- การออกแบบเพื่อความสามารถในการผลิต (DFM): ปฏิบัติตามหลักเกณฑ์ DFM ของผู้ผลิตอย่างเคร่งครัดเพื่อป้องกันปัญหาผลผลิต
- แผนสำหรับปริมาณ: ต้นทุนต่อหน่วยลดลงอย่างมากเมื่อมีปริมาณการสั่งซื้อที่สูงขึ้น เนื่องจากการใช้แผงอย่างเหมาะสมและค่าตัดจำหน่ายการตั้งค่า
ใบรับรองหลักที่ฉันควรมองหาจากผู้ผลิตบอร์ด HDI คืออะไร
การรับรองเป็นตัวแทนสำหรับการควบคุมกระบวนการและความน่าเชื่อถือของผู้ผลิต สิ่งที่สำคัญที่สุด ได้แก่ :
- ไอเอทีเอฟ 16949: มาตรฐานการจัดการคุณภาพยานยนต์ มันแสดงให้เห็นถึงความมุ่งมั่นระดับสูงสุดในการควบคุมกระบวนการอย่างเป็นระบบ การตรวจสอบย้อนกลับ และการปรับปรุงอย่างต่อเนื่อง ซึ่งมีคุณค่าอย่างมาก แม้แต่สำหรับโครงการที่ไม่ใช่ยานยนต์
- ISO 9001: การรับรองระบบการจัดการคุณภาพพื้นฐาน
- การรับรู้ของ UL: ตรวจสอบให้แน่ใจว่าวัสดุของบอร์ดและโครงสร้างเป็นไปตามมาตรฐานความปลอดภัย ซึ่งมักจำเป็นสำหรับผลิตภัณฑ์ขั้นสุดท้ายที่จำหน่ายในหลายภูมิภาค
- การปฏิบัติตามมาตรฐาน IPC: แม้จะไม่ใช่การรับรอง แต่การปฏิบัติตามมาตรฐาน เช่น IPC-6012 (ประสิทธิภาพ) และ IPC-6018 (HDI) ถือเป็นตัวบ่งชี้ความสามารถทางเทคนิคที่ชัดเจน
ผู้ผลิตอย่าง Anhui Hongxin Electronic Technology Co., Ltd. ซึ่งได้รับการรับรอง IATF 16949, ISO และ UL แสดงให้เห็นถึงกรอบการทำงานที่แข็งแกร่งสำหรับการผลิตบอร์ด HDI ที่เชื่อถือได้
การสร้างต้นแบบอย่างรวดเร็วสำหรับบอร์ด HDI ทำงานอย่างไรกับวงจรการผลิตจำนวนมากภายใน 25 วัน
แนวทางแบบสองชั้นนี้ออกแบบมาเพื่อสนับสนุนทั้งนวัตกรรมและการปรับขนาด:
- การสร้างต้นแบบอย่างรวดเร็ว (เช่น 24-72 ชั่วโมง): บริการนี้ใช้การตั้งเวลาแบบเร่งด่วนสำหรับแผงขนาดเล็ก (มักจะ 1-5 ชิ้น) มันมุ่งเน้นไปที่ การตรวจสอบการออกแบบ —ตรวจสอบการเชื่อมต่อไฟฟ้า ฟังก์ชั่นพื้นฐาน และความพอดี อาจใช้พิกัดความเผื่อที่ผ่อนคลายเล็กน้อยหรือเครื่องมือที่แตกต่างกันเพื่อให้ได้ความเร็ว
- การผลิตจำนวนมากที่มีโครงสร้าง (เช่น 25 วัน): เมื่อการออกแบบได้รับการตรวจสอบแล้ว การผลิตเต็มรูปแบบจึงเริ่มต้นขึ้น ซึ่งเกี่ยวข้องกับการสรุปและการผลิตเครื่องมือเฉพาะทั้งหมด (ไฟล์เจาะด้วยเลเซอร์ แผ่นเคลือบ อุปกรณ์ทดสอบ) ดำเนินการตรวจสอบ DFM เต็มรูปแบบ และจัดทำคำสั่งซื้อบนแผงขนาดใหญ่ที่มีการควบคุมกระบวนการอย่างเข้มงวดเพื่อให้ได้ผลผลิตและความสม่ำเสมอที่เหมาะสมที่สุด รอบ 25 วันครอบคลุมขั้นตอนการทำงานที่สมบูรณ์และเหมาะสมสำหรับคำสั่งซื้อตามปริมาณ
โมเดลนี้ช่วยให้บริษัทต่างๆ ทำซ้ำการออกแบบได้อย่างรวดเร็วโดยไม่ต้องมีข้อผูกมัด จากนั้นจึงเปลี่ยนไปสู่ห่วงโซ่อุปทานที่มีปริมาณที่เชื่อถือได้และคุ้มค่าต่อต้นทุน
