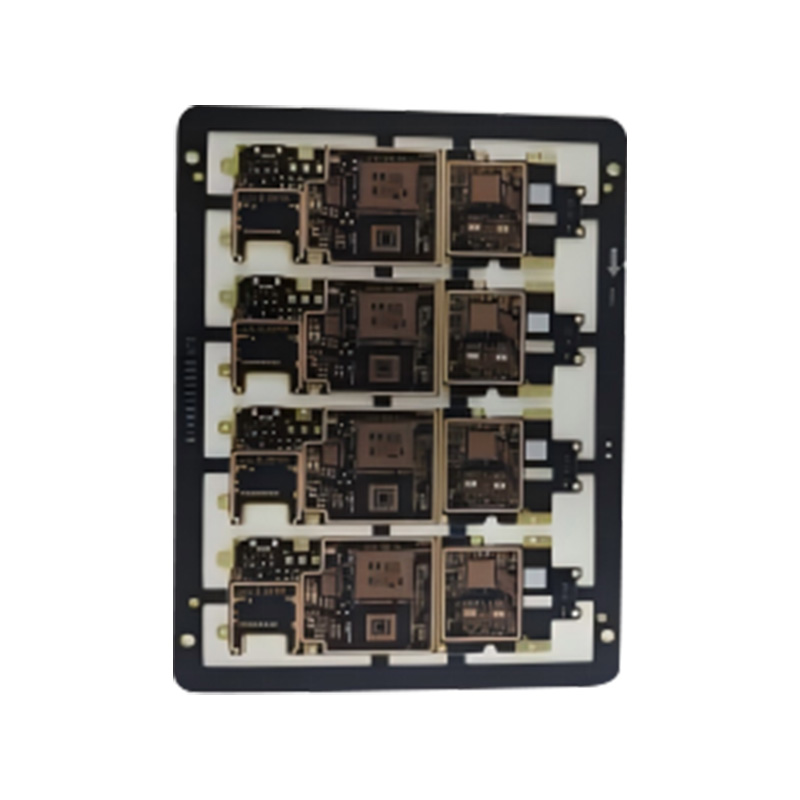

HDI (การเชื่อมต่อระหว่างกันความหนาแน่นสูง) PCB มีความหนาแน่นของสายไฟสูงเป็นพิเศษและโครงสร้างย่อส่วนผ่านไมโครเวีย (จุดผ่านแบบซ่อนและฝัง) เส้นละเอียด (ความกว้างของเส้น/ระยะห่าง ≤75μm) และเทคโนโลยีการซ้อนหลายชั้น ซึ่งประหยัดพื้นที่มากกว่า 60% เมื่อเทียบกับ PCB แบบดั้งเดิม พวกเขาใช้การเจาะด้วยเลเซอร์และการชุบด้วยไฟฟ้าเพื่ออุดรู รองรับการเชื่อมต่อระหว่างกันมากกว่าแปดชั้นและการออกแบบการนำไฟฟ้าทุกชั้น สามารถรองรับชิประดับไฮเอนด์ที่มีระยะพิทช์ BGA 0.3 มม. และมีการใช้กันอย่างแพร่หลายในผลิตภัณฑ์ขนาดกะทัดรัด เช่น สมาร์ทโฟน โดรน อุปกรณ์ AR/VR และไมโครอิเล็กทรอนิกส์ทางการแพทย์ บอร์ด HDI ผสมผสานความสมบูรณ์ของสัญญาณที่ยอดเยี่ยมและประสิทธิภาพการกระจายความร้อน ซึ่งช่วยปรับปรุงคุณภาพของการส่งสัญญาณความถี่สูงได้อย่างมาก เป็นโซลูชันหลักสำหรับเทอร์มินัล 5G, โมดูล IoT และแอปพลิเคชันอื่นๆ ที่ต้องการการผสานรวมที่มีน้ำหนักเบา บาง และมัลติฟังก์ชั่น เหมาะอย่างยิ่งสำหรับระบบไมโครอิเล็กทรอนิกส์ที่ต้องการความแม่นยำและความน่าเชื่อถือสูง
| วัสดุ | เอชดีไอ |
| ความหนาของบอร์ด | 0.3-6มม |
| ความหนาของทองแดง | 0.5ออนซ์-5ออนซ์ |
| เลเยอร์ | 1-32 |
| สถานที่กำเนิด | มณฑลอานฮุยประเทศจีน |
| การตกแต่งพื้นผิว | HASL มาตรฐาน, HASL ไร้สารตะกั่ว, OSP, นิกเกิล/ทองแบบจุ่ม, กาวสีน้ำเงิน, เงินแบบจุ่ม, ดีบุกแบบจุ่ม |
| รูรับแสงขั้นต่ำ | 0.25มม |
| ความกว้างการติดตามขั้นต่ำ | 3มิล (0.075มม.) |
| ระยะห่างการติดตามขั้นต่ำ | 0.075มม |
| ความหนาของบอร์ด to aperture ratio | 10:1 |
