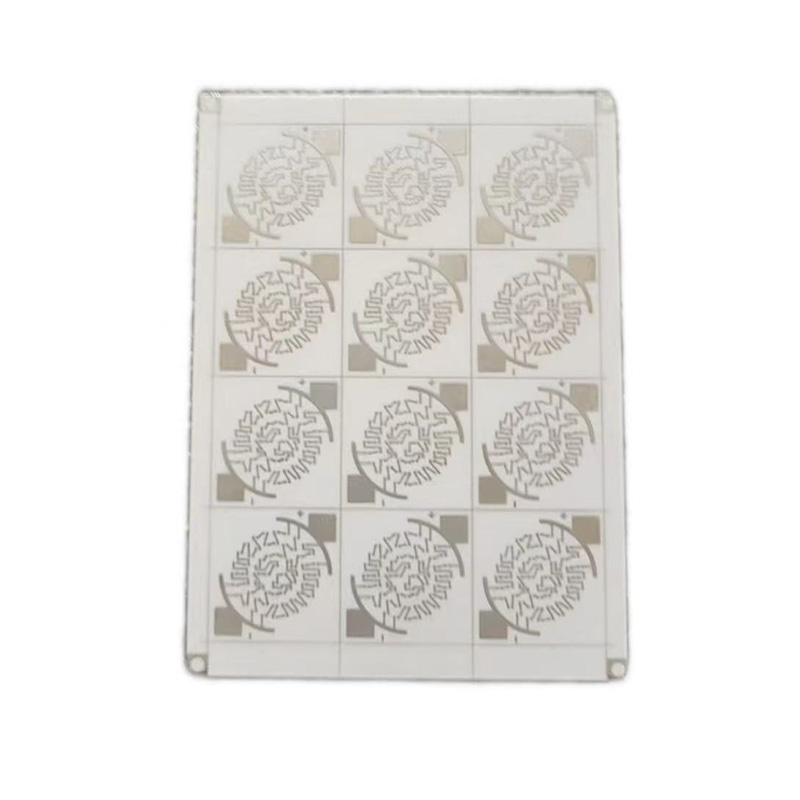

PCB เซรามิกใช้พื้นผิวเซรามิก เช่น อลูมินา (Al₂O₃) หรืออะลูมิเนียมไนไตรด์ (AlN) มีการนำความร้อนสูงเป็นพิเศษ (15-320W/mK) ฉนวนที่ดีเยี่ยม และทนต่ออุณหภูมิสูงเป็นพิเศษ (สามารถทนต่ออุณหภูมิที่เกิน 1000°C) ทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรง ค่าสัมประสิทธิ์การขยายตัวทางความร้อนใกล้เคียงกันกับชิปเซมิคอนดักเตอร์ ซึ่งจัดการกับความท้าทายในการกระจายความร้อนของอุปกรณ์ความถี่สูงและกำลังสูงได้อย่างมีประสิทธิภาพ มีการใช้กันอย่างแพร่หลายในการใช้งานระดับไฮเอนด์ เช่น สถานีฐานการสื่อสาร 5G อุปกรณ์อิเล็กทรอนิกส์ด้านการบินและอวกาศ ไฟ LED กำลังสูง อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ และอุปกรณ์เลเซอร์ทางการแพทย์ พื้นผิวเซรามิกซึ่งมีความเสถียรทางเคมีเป็นพิเศษและมีลักษณะความถี่สูง แสดงให้เห็นถึงข้อได้เปรียบด้านประสิทธิภาพที่ไม่สามารถทดแทนได้ในการใช้งาน เช่น เรดาร์คลื่นมิลลิเมตรและบรรจุภัณฑ์โมดูลพลังงาน ทำให้พื้นผิวเหล่านี้กลายเป็นปัจจัยหลักในการย่อขนาดและความน่าเชื่อถือสูงของระบบอิเล็กทรอนิกส์ระดับไฮเอนด์
| วัสดุ | FR-4, อลูมิเนียม, เซรามิค, โลหะ, ทองแดง, ความถี่สูง, แข็งเกร็งงอ, ปราศจากฮาโลเจน |
| ความหนาของบอร์ด | 0.3-6มม |
| ความหนาของทองแดง | 0.5ออนซ์-5ออนซ์ |
| เลเยอร์ | 1-32 |
| สถานที่กำเนิด | มณฑลอานฮุยประเทศจีน |
| การตกแต่งพื้นผิว | HASL มาตรฐาน, HASL ไร้สารตะกั่ว, OSP, นิกเกิล/ทองแช่, กาวสีน้ำเงิน, เงินแช่, ดีบุกแช่ |
| รูรับแสงขั้นต่ำ | 0.25มม |
| ความกว้างการติดตามขั้นต่ำ | 3มิล (0.075มม.) |
| ระยะห่างการติดตามขั้นต่ำ | 0.075มม |
| ความหนาของบอร์ด to aperture ratio | 10:1 |
