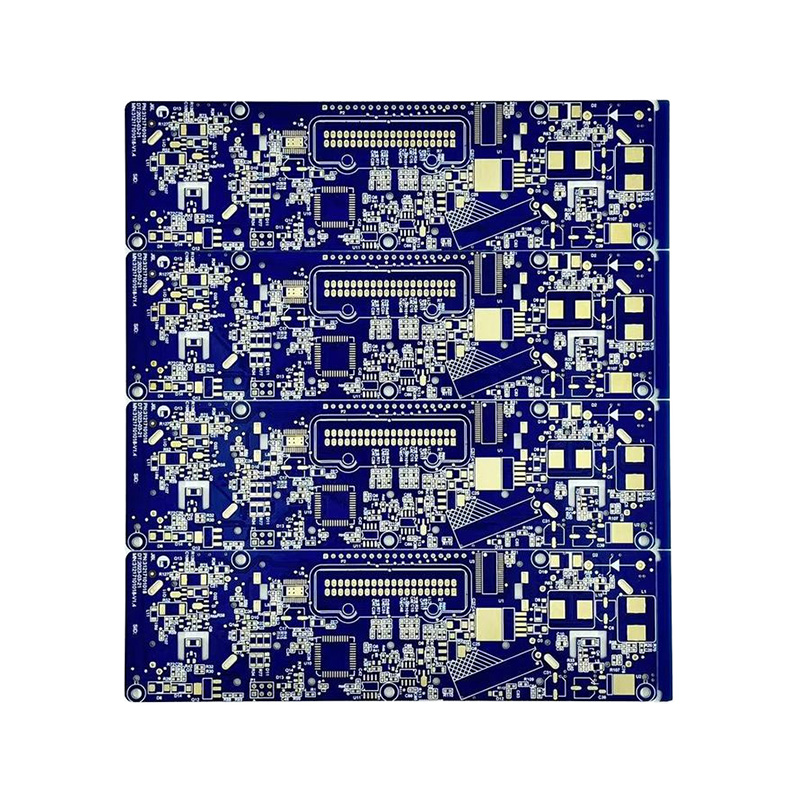

PCB เคลือบทองสองด้านใช้กระบวนการชุบทองโดยไม่ใช้ไฟฟ้า (ENIG) เพื่อสร้างชั้นทองและนิกเกิลที่สม่ำเสมอบนทั้งสองด้านของ PCB กระบวนการนี้ผสมผสานความต้านทานการเกิดออกซิเดชัน ความเรียบ และความสามารถในการบัดกรีได้ดีเยี่ยม ทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำสูงและเชื่อถือได้สูง ชั้นเคลือบทองทนทานต่อการสึกหรอและการกัดกร่อน ทำให้เหมาะสำหรับการบัดกรีแบบรีโฟลว์หลายครั้งและการติดลวด มีการใช้กันอย่างแพร่หลายในอุปกรณ์สื่อสาร เมนบอร์ดควบคุมอุตสาหกรรม อุปกรณ์ทางการแพทย์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคระดับไฮเอนด์ กระบวนการนี้ช่วยขจัดปัญหาต่างๆ เช่น การพ่นดีบุกที่ไม่สม่ำเสมอและความไวของ OSP ต่อการเกิดออกซิเดชัน ขณะเดียวกันก็รองรับแพ็คเกจ BGA และ QFN ที่มีพิทช์ละเอียด ทำให้เป็นตัวเลือกในอุดมคติสำหรับ PCB ประสิทธิภาพสูง
| วัสดุ | FR-4 |
| ซัพพลายเออร์ | เซิงยี่ |
| ความหนาของบอร์ด | 1.6มม |
| ความหนาของทองแดงสำเร็จรูป | 36µm |
| หน้ากากประสาน | รอยัลบลู |
| พื้นผิว | ขาว |
| การรักษาพื้นผิว | ทอง |
| ขนาดที่เสร็จแล้ว | 199มม. x 180มม |
| ติดตามความกว้าง | 0.15มม |
| ติดตามระยะห่าง | 0.12มม |
| รูขั้นต่ำ | 0.3 มม. |
